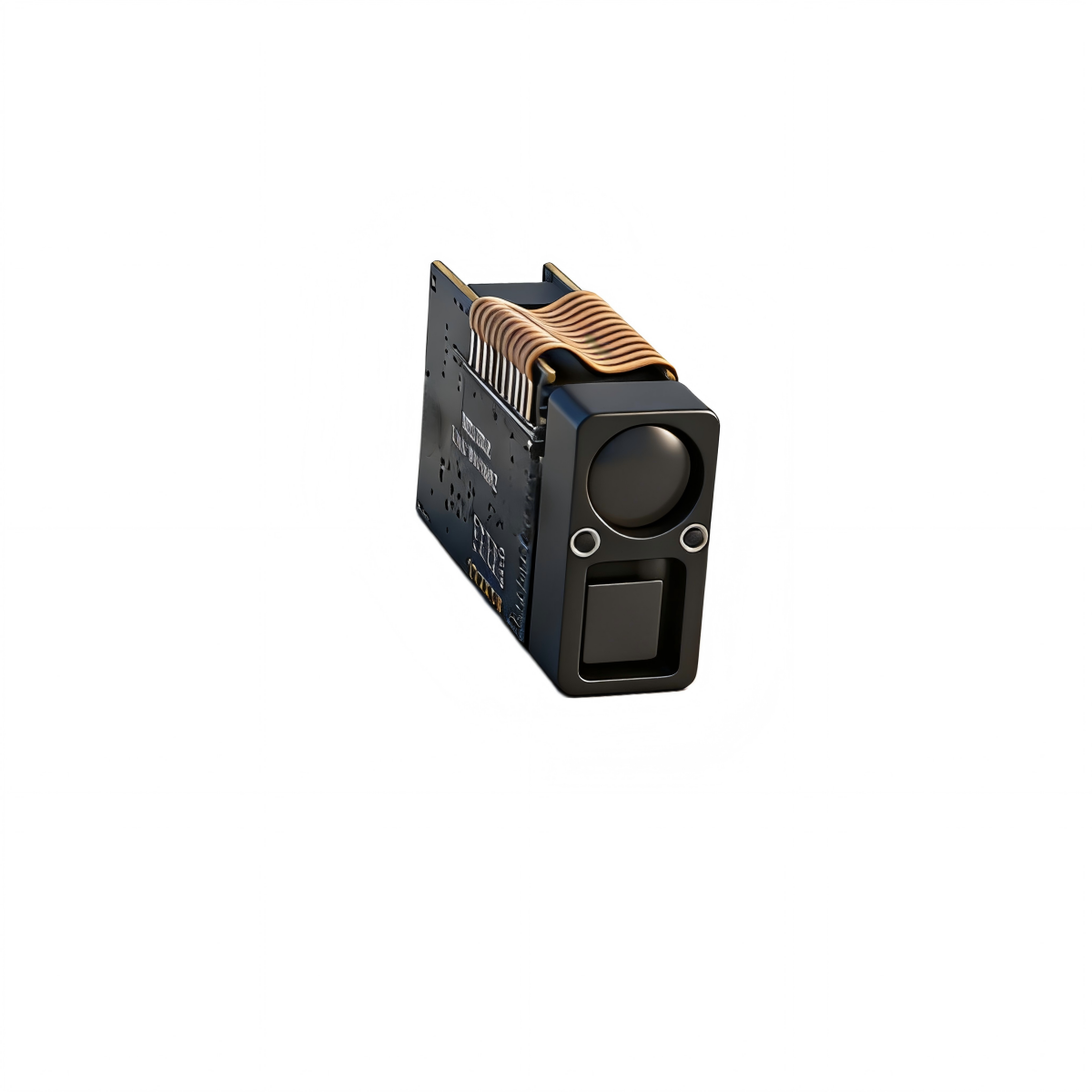

型号：SPD1200M4
用于夜视的微型 905nm 激光测距模块 SPD1200M4 可提供 0.2–1200m、2–15Hz UART-TTL 输出和 6g SWaP——选择 ERDI 先进的 905nm 内核，用于热成像仪和民用无人机有效载荷。
参数 | 规格 |
激光波长 | 905 nm ± 5 nm |
激光束发散 | < 4毫弧度 |
光学材料 | PMMA |
接收孔径 | 5.0毫米×7毫米 |
测量范围 | 0.2米 – 1200米 注意：在强光或低能见度条件下，测量范围可能会缩小。 |
测距精度 | ±0.3米（≤100米） ±0.3米+d*0.7‰ (100米<d<1200米) |
测量频率 | 2 Hz – 15 Hz 或 4 Hz – 15 Hz 自适应 |
测量准确率 | ≥ 98% |
误报率 | ≤ 1% |
通信接口 | UART-TTL（可定制） |
波特率 | 默认值 115200 bps |
供电电压 | 3.3伏 – 5伏 |
启动时间 | ≤ 200 毫秒 |
浪涌电流 | ≈ 380 毫安 |
运行功耗 | 平均功耗 ≈ 0.45 瓦 最大功耗≤0.75瓦 |
工作温度 | -20°C 至 +60°C |
储存温度 | -30°C 至 +70°C |
防护等级 | IP67（透镜腔内） |
激光安全课程 | IEC I 类 |

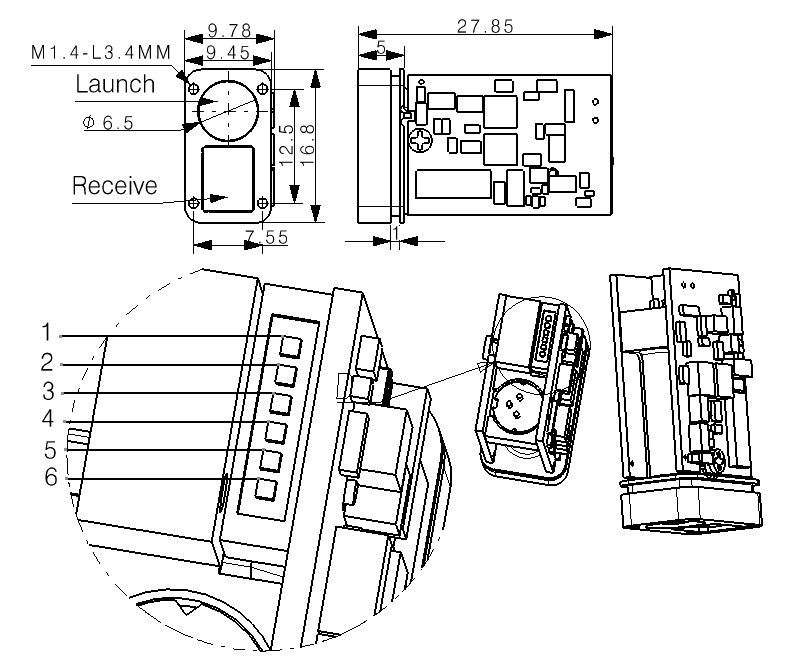

方面 | 9.45*16.8mm*27.85mm（长方形） |
重量 | 约 6 克 |
抗冲击性 | 1000 g/ms（沿光轴方向 10 次/秒） |
抗振性能 | 5–50–5 Hz，1 倍频程/分钟，2.5 克 |
可靠性 | 平均故障间隔时间 ≥ 1500 小时 |
别针 | 定义 | 描述 |
1 | 接地 | 功率 |
2 | VCC | 力量+ |
3 | I/O（保留） | 预留扩建用地 |
4 | TXD | 信号输出端口，测距模块→主机 |
5 | RXD | 信号输入端口，主机→测距模块 |
6 | SW-SHOT | 功能使能（高电平有效） 注：兼容低电平有效控制要求 |
