型号：LR1000D23

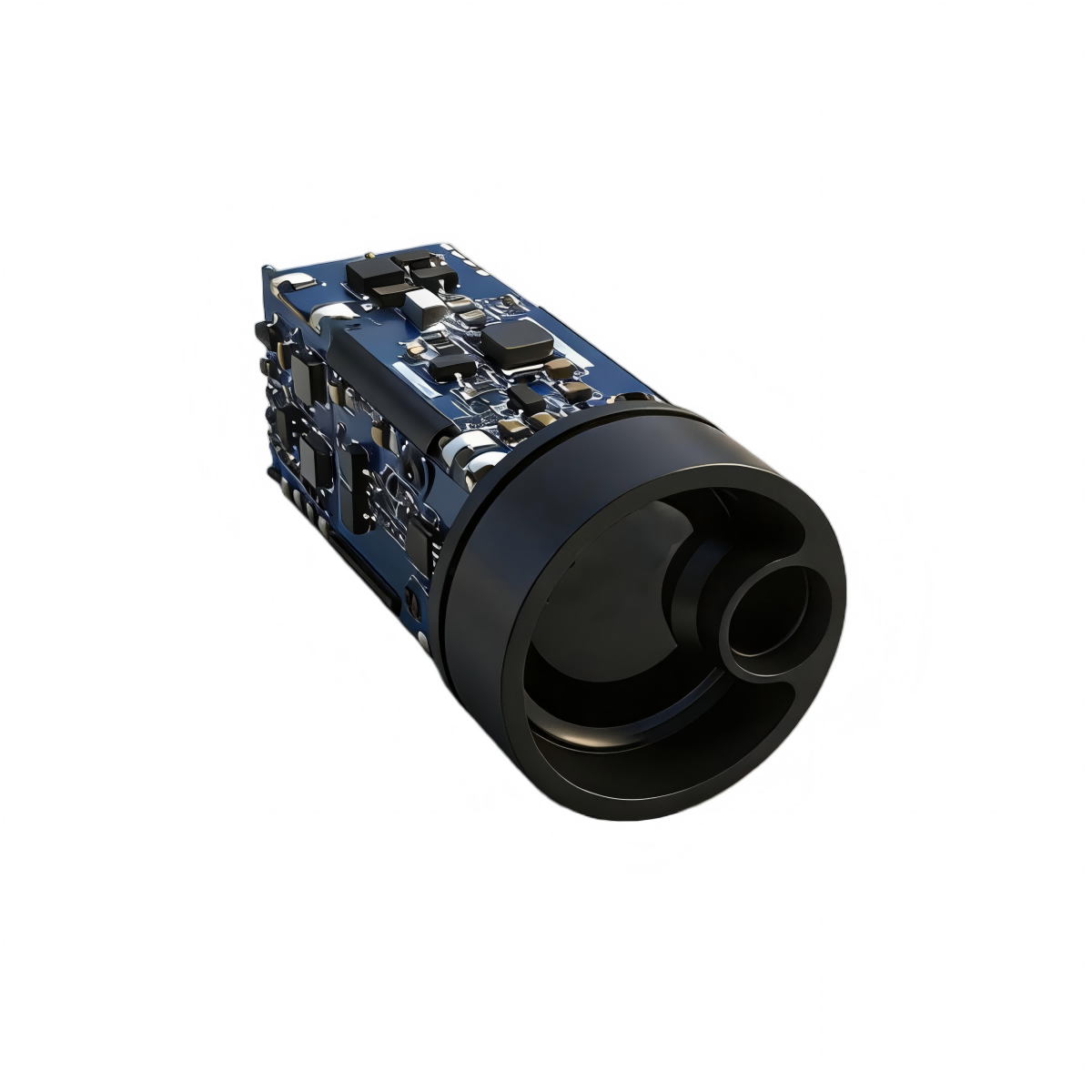

LR1000D23 激光测距模块是一款专业的远程激光测距传感器，旨在为工业、户外和商业应用提供可靠、高精度的测量性能。
参数 | 规格 |
激光波长 | 905 nm ± 5 nm |
激光束发散 | < 6 毫弧度 |
光学材料 | 树脂非球面透镜 |
接收孔径 | 20 毫米 ± 0.05 毫米 |
测距范围 | 白色建筑物：4米至1000米（夜间最大可达1200米）；植被≥750米 |
测距精度 | δ ≤ 100 cm，5 m ≤ d < 1000 m1)（标准版：±1 m） |
测距频率 | 3 Hz – 12 Hz（可自定义） |
测距分辨率 | 典型分辨率：20厘米 |
有效测量率 | ≥ 98% |
误报率 | ≤ 1% |
通信接口 | UART-TTL，可定制 |
波特率 | 115200 bps |
供电电压 | 3.3V – 5V（建议供电电压≥3.5V） |
运行功耗 | 平均功耗 < 1 瓦 |
峰值电流 | 典型启动浪涌电流 ≈ 350 mA（典型 3.3 V 电源电压下） |
工作温度 | −20 °C 至 +60 °C |
储存温度 | −40 °C 至 +60 °C |
防护等级 | 无（镜头腔 IP67） |
激光安全课程 | IEC 1级 |
抗冲击性 | 1000克，1毫秒，500次循环 |

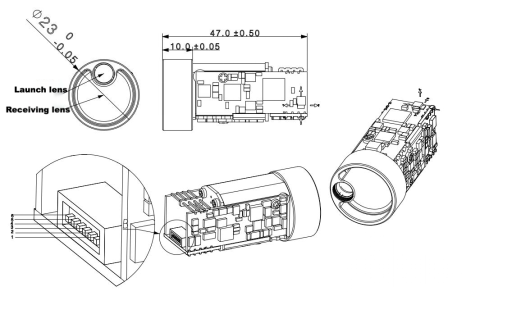

方面 | 直径 23 毫米 × 47 毫米 |
点状条纹（光束条纹） | 3.15 厘米 × 3.15 厘米 @ 10 米 |
重量 | 约 20 克 |
震惊 | 1000 g/ms（沿光轴方向 10 次/秒） |
振动 | 5–50–5 Hz，1 倍频程/分钟，2.5 克 |
可靠性 | 平均故障间隔时间 ≥ 1500 小时 |
别针 | 定义 | 描述 |
1 | 接地 | 功率 |
2 | VCC | 力量+ |
3 | 输入/输出（保留） | 预留扩建用地 |
4 | TXD | 信号输出端口，测距模块→主机 |
5 | RXD | 信号输入端口，主机→测距模块 |
6 | SW-SHOT | 功能使能（高电平有效） 注：兼容低电平有效控制要求 |
